SG-500S & SG-9S 측량기 A/S 수리 과정 | 전원불량·LCD 미출력 해결 사례 정리



오늘은 현장에서 많이 사용되는 KOLIDA SG-500S와 SG-9S 측량기 수리 과정을 자세히 보여드리려 합니다.

정밀한 장비인 만큼 관리와 점검이 중요한데요, 이번에는 실제로 입고된 두 모델의 A/S 과정을 사진과 함께 정리했습니다.

측량기를 오래, 안정적으로 사용하기 위해서는 주기적인 점검이 필수입니다. 고장 증상이 가벼워 보여도 내부 회로나 센서의 문제로 이어질 수 있기 때문에,

정확한 진단과 숙련된 수리가 중요합니다.

---





1️⃣ 입고 및 초기 점검

먼저 고객님께서 현장에서 사용 중이던 SG-500S 모델이 전원이 들어오지 않는다는 증상으로 입고되었습니다.

외관상으로는 큰 파손이 없어 보였지만, 내부 회로 불량 가능성이 있어 전원 테스트와 회로 진단을 진행했습니다.

테스트 결과, 전원 공급 라인의 일부 납땜 불량과 보드 접촉 불안정이 확인되었습니다.

현장 사용 중 진동이나 충격으로 납땜이 떨어지는 경우가 종종 있기 때문에, 이 부분을 중심으로 수리를 진행합니다.

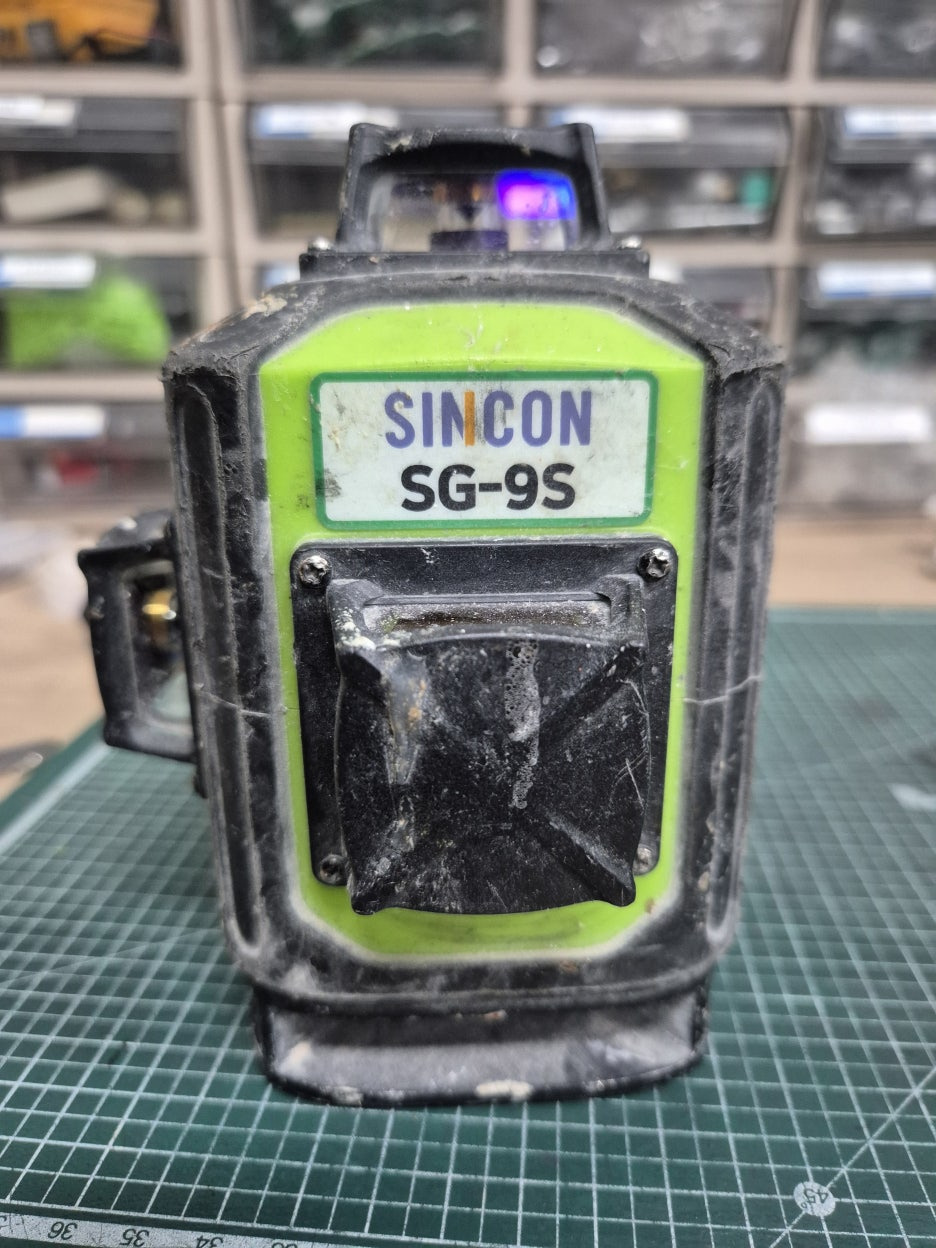

같은 날 입고된 SG-9S 모델은 화면이 켜지지 않는다는 증상이었는데,

전원은 들어오지만 LCD 화면이 깜빡이거나 표시가 되지 않는 문제가 확인되었습니다.

이는 디스플레이 보드와 메인보드 간 연결 단자 접촉 불량일 가능성이 높아 분해 후 정밀 점검에 들어갔습니다.

---



2️⃣ 분해 및 내부 상태 확인

본격적인 수리에 앞서 외부 케이스를 조심스럽게 분리합니다.

측량기는 방진·방수 구조로 되어 있어, 임의로 분해할 경우 고무 실링이 손상될 수 있으므로 숙련된 기술자가 전용 도구를 이용해 해체합니다.

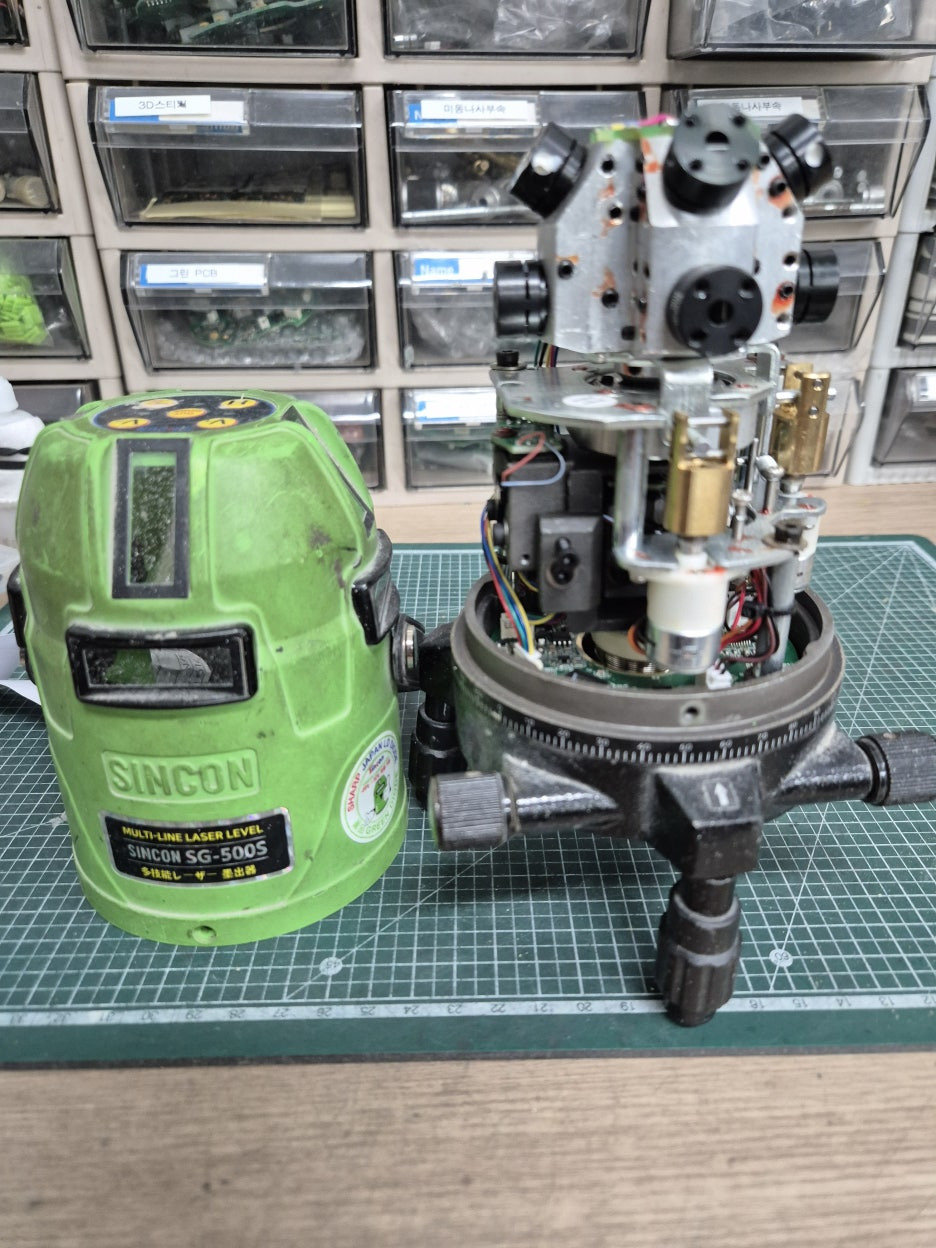

SG-500S 내부를 열어보니 메인보드 주변에 약간의 습기 흔적과 먼지가 쌓여 있었고, 접점 부분에 약간의 부식이 보였습니다.

이런 경우에는 접점 부위를 세척액으로 닦아내고, 부식된 부분은 새 부품으로 교체합니다.

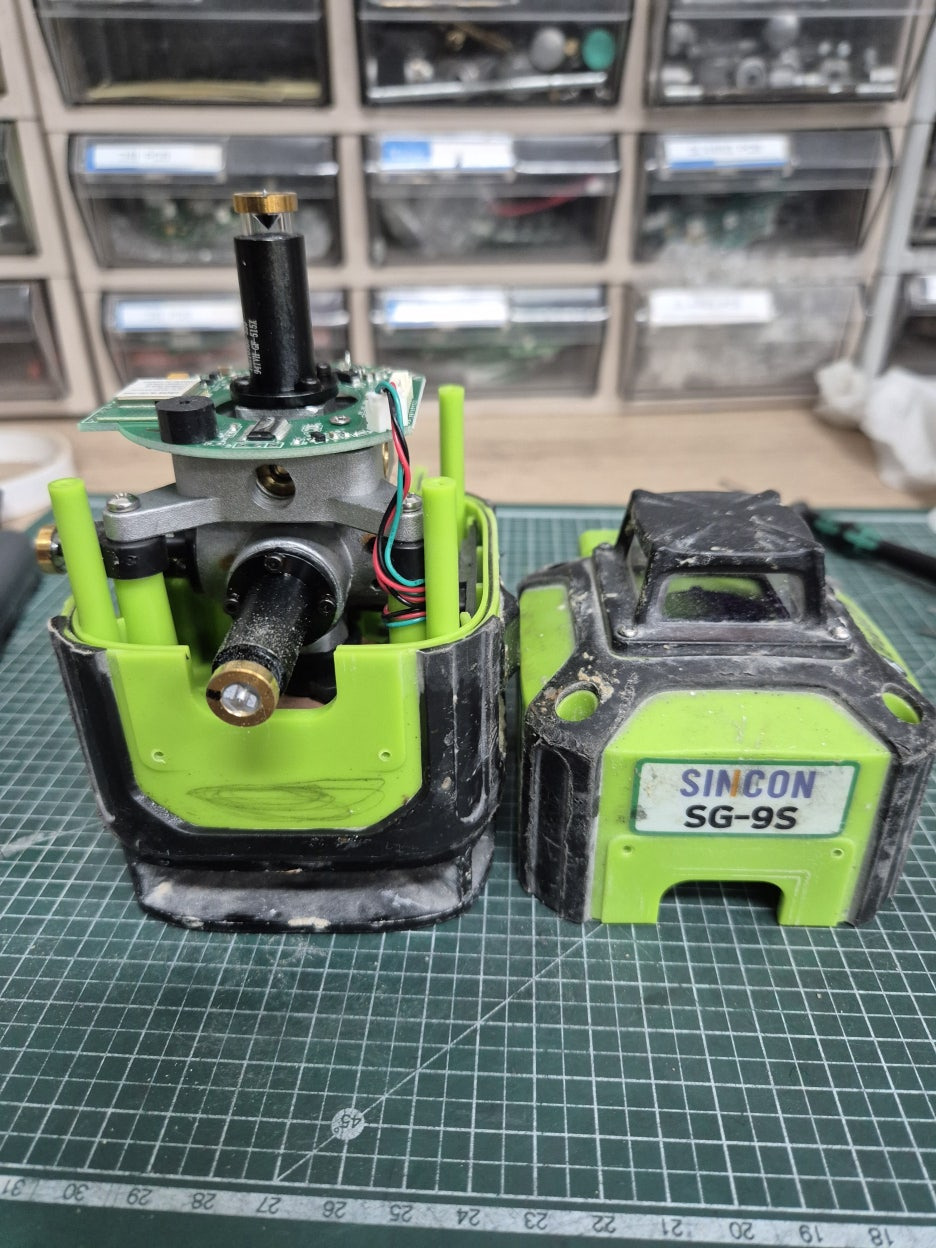

SG-9S의 경우는 LCD와 연결된 플랫 케이블이 약간 느슨하게 연결되어 있었습니다.

현장에서 장시간 진동을 받거나 온도 차가 심할 때 이런 증상이 생기는데요,

케이블 단자 부분을 다시 체결하고 내부 이물질을 제거한 후 재조립 과정을 진행했습니다.

---

3️⃣ 주요 부품 교체 및 회로 수리

SG-500S는 전원 공급 회로를 새로 납땜하고, 손상된 커넥터를 교체했습니다.

또한 장시간 사용으로 마모된 배터리 단자도 새 부품으로 교체해 안정적인 전류 흐름을 확보했습니다.

테스트용 전원을 연결해 전압 측정을 진행한 결과 정상적인 공급이 확인되어, 이후 조립 단계로 넘어갔습니다.

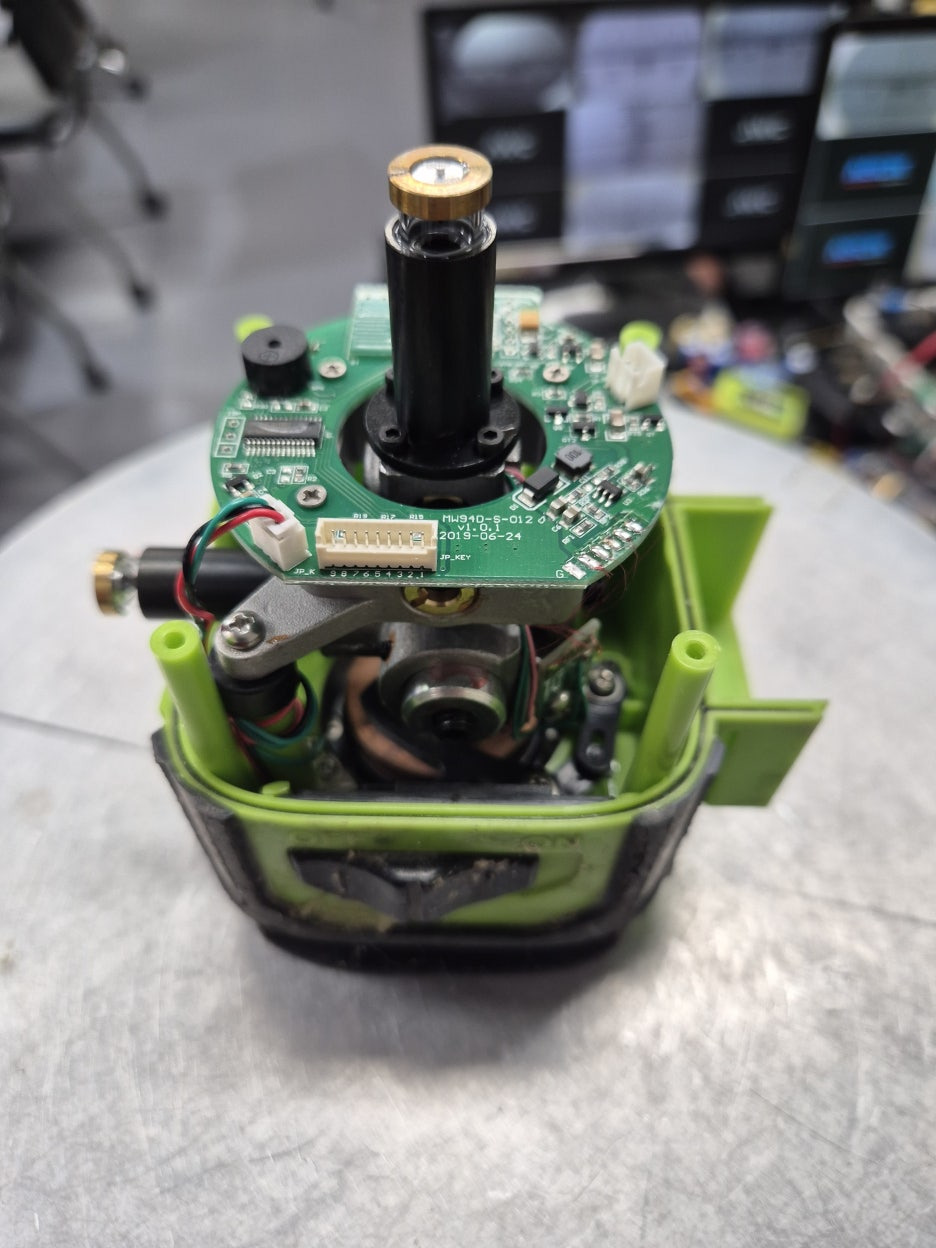

SG-9S는 LCD 모듈과 케이블 교체 후 화면이 정상적으로 출력되는 것을 확인했습니다.

하지만 보드 전체 전류를 점검해보니 일부 콘덴서의 용량이 약해져 있어서,

예방 차원에서 주요 콘덴서와 필터 부품도 함께 교체했습니다.

이런 과정을 통해 단순한 증상 해결뿐만 아니라 장비의 장기적 안정성까지 확보할 수 있습니다.

---



4️⃣ 조립 및 교정 과정

모든 부품 교체가 끝나면 역순으로 정밀 조립을 진행합니다.

이때 중요한 부분이 수평 센서 교정과 정확도 테스트입니다.

조립이 조금이라도 어긋나면 수평 기준점이 달라지기 때문에, 조립 후 반드시 정밀 교정을 수행해야 합니다.

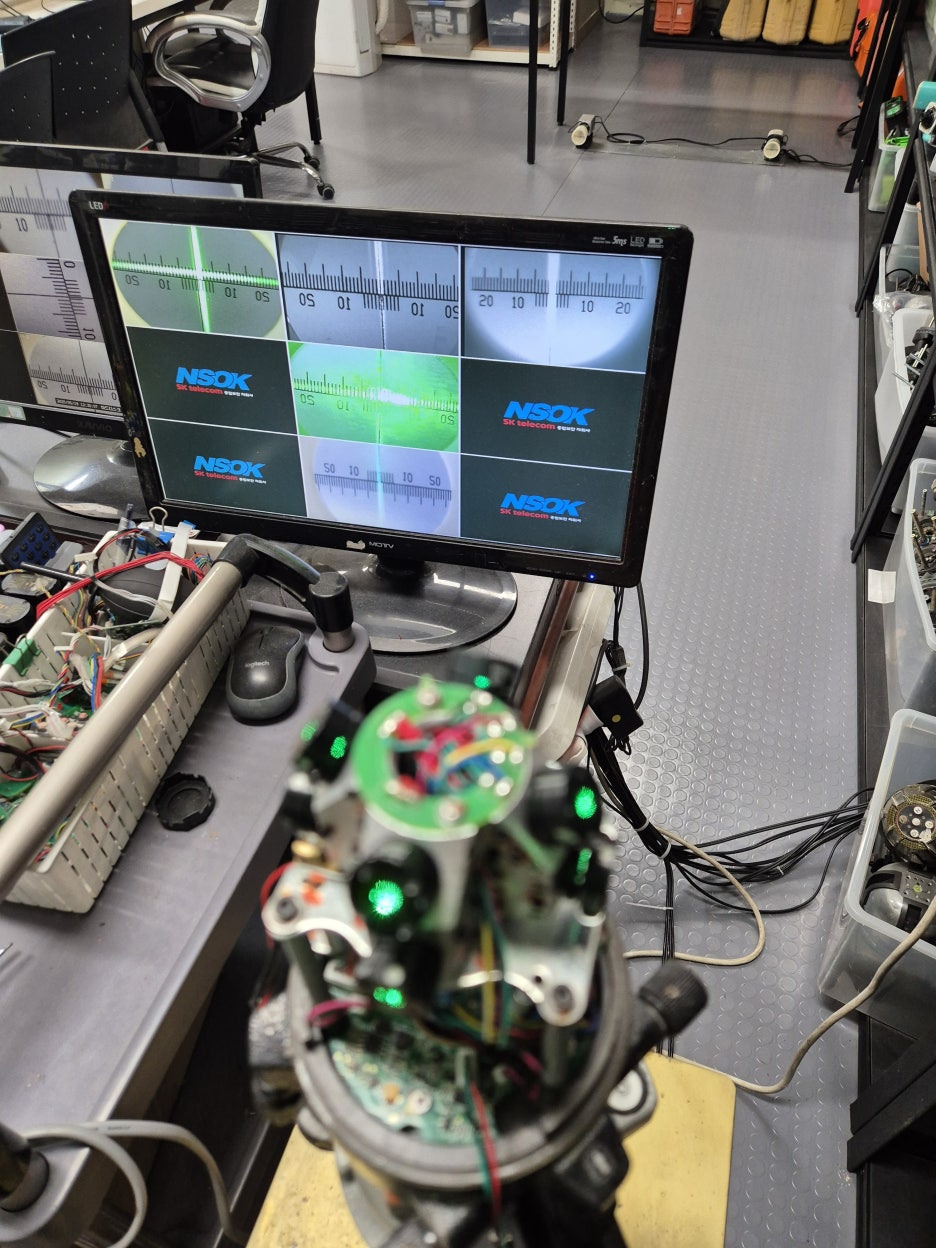

전용 교정 장비를 이용해 각도 오차와 수평 편차를 보정하고, 최종 테스트를 통해 측정값이 기준 내에 들어오는지 확인합니다.

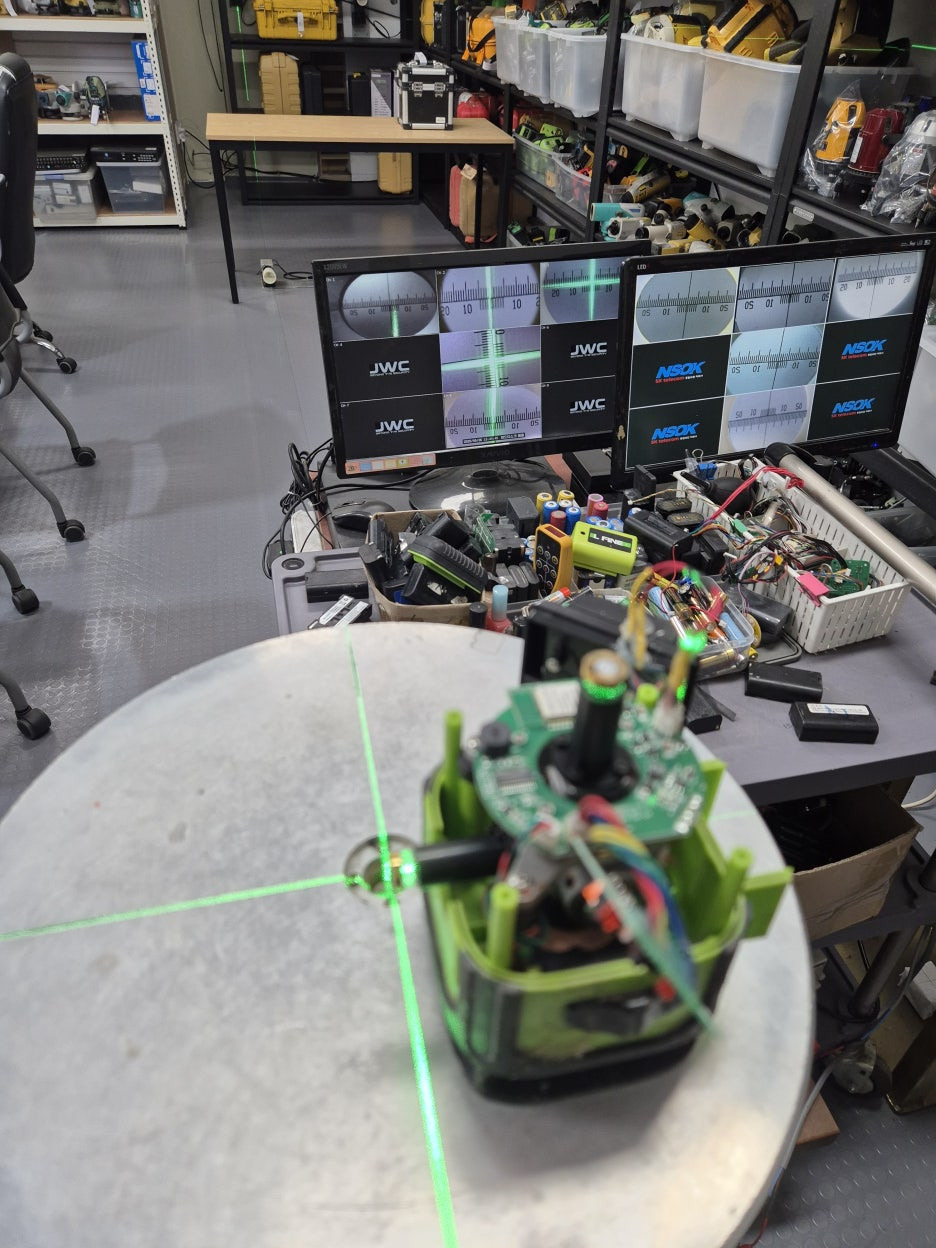

SG-500S는 수리 후 레이저 수평선 출력이 정상적으로 유지되었고,

SG-9S 역시 LCD 표시와 측정 데이터 출력이 모두 정상으로 복구되었습니다.

테스트 중 온도 변화나 진동 조건을 추가로 주며 내구성 확인 테스트도 진행했습니다.

---

5️⃣ 마무리 및 출고 준비

마지막으로 외관 청소와 전면 렌즈 클리닝을 마치고, 내부에는 방습제를 새로 넣어 마감합니다.

수리 이력은 시스템에 등록하여 추후 동일 증상이 발생할 경우 빠르게 대응할 수 있도록 기록됩니다.

고객님께는 수리 내역서와 교체 부품 사진, 테스트 결과를 함께 전달드렸습니다.

---



🔧 정기 점검의 중요성

이번 사례처럼, 작은 접촉 불량이나 먼지 유입이 큰 고장으로 이어지는 경우가 많습니다.

특히 측량기나 레벨기, GPS 장비 등 정밀기기는 습기와 온도 변화에 민감하기 때문에

주기적으로 전원, 센서, 수평 상태를 점검하는 것이 중요합니다.

전문점에서의 정기 점검은 장비 수명을 연장시키고, 현장 오차를 최소화할 수 있는 가장 확실한 방법입니다.

---

마무리

이번 SG-500S와 SG-9S의 A/S 수리 과정을 통해

정확한 진단과 꼼꼼한 정비가 얼마나 중요한지 다시금 느낄 수 있었습니다.

당사에서는 각 모델별 부품을 보유하고 있어 신속한 수리가 가능하며,

수리 후에는 교정·정밀 테스트까지 완료된 상태로 출고됩니다.

장비 이상이 느껴진다면 가벼운 점검이라도 망설이지 말고 맡겨주세요.

현장의 정확도는 결국 정비가 잘 된 장비에서 시작됩니다.
